什么是分辨率测试卡？分辨率测试卡的主要用途

2024-06-19

分辨率测试卡是图像领域一种常见的测试卡类型。那么，什么是分辨率测试卡呢？本文进行了简单总结，并介绍了分辨率测试卡的主要用途。

什么是分辨率测试卡

分辨率测试卡是一种用于评估各类成像设备性能的专业工具。它通过卡上的精确图案和细节，为用户提供了一种量化评估设备分辨率的方法，同时还能评估设备的对比度、锐度、色彩准确性和失真等关键指标。在现代科技日新月异的背景下，分辨率测试卡已经成为摄像机、扫描仪、打印机和显示器等成像设备性能测试的重要工具之一。

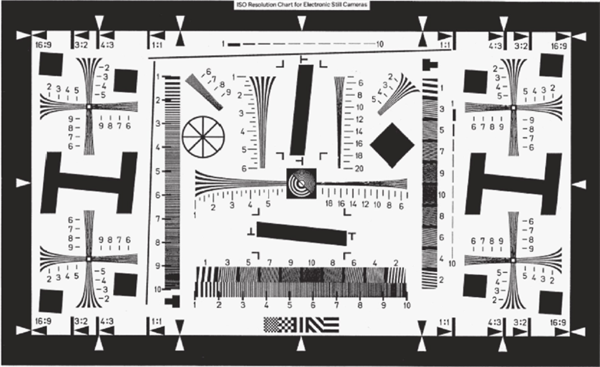

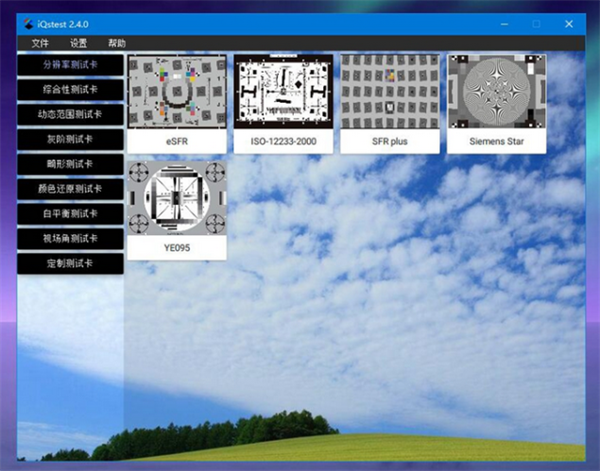

分辨率测试卡的设计原理基于国际标准，例如ISO12233解析度分辨率卡，它遵循摄影-电子照相画面-衡量方法的标准。这种测试卡具有不同倍数的型号，如0.5倍、1倍、2倍、4倍和8倍，以适应不同设备和不同测试需求。在测试过程中，通常需要在标准测试照明光源条件下，使用专门的测试软件来测量设备实际拍摄的垂直分辨率和水平分辨率。

分辨率测试卡使用方法

1、首先就需要确定好分辨率测试卡标版的材料、尺寸、倍数。

2、安装测试卡。一般讲测试卡安装在平滑墙面上，固定好测试卡即可使用。

3、然后根据测试卡的尺寸来确定拍摄距离。原则上应该选择能让有效高度正好充满画面的测试卡。

拍摄范围的选取应该注意：

a.测试卡有效高度充满画面时，测试卡的4:3区域也应该正好充满画面。在取景偏大或偏小的情况下，应尽量使4:3区域中的J1、K1、J2、K2、JD、KD处于画面中心。

b.测试四角分辨率时，要分别将四角上的十字型测试单元置于画面角落。实际操作可以将测试卡16:9端线贴在画面外框，测量这一端上下两个角的分辨率，再测另一侧两个角的分辨率。

4、镜头设置

镜头设置包括曝光时间、白平衡、亮度、色彩、Gamma校正、拍摄模式摄像镜头在进行测试时，需要选择预设定的模式，采用默认的设置拍摄即可。若果在特殊效果下拍摄测试，就需要给出说明。
