ISO12233 Chart(分辨率测试标板)使用方法

2010-08-24

随着时代的进步 ISO12233 也必须跟着改变，方能跟上日新月异的器材表现。新版解像力测试图（上图）已经推出，这张名为 Digital CINE Camera Resolution Chart 同样是根植于 ISO12233 标准而建立。除了保有原来的测试标准外，也针对未来数字影像器材的发展，扩大展图比例，同时也囊括了更高解析度的判读元素（针对千万画素以上 DSLR），CINE 图展达 60 cm x 144cm，售价高达 600美元。

ISO12233 标准解像力测试图

IMA / ISO Camera Resolution Chart ISO12233 / WG18

很多同学好奇，既然已经有了MTF方式可以判断相机和镜头的解像力，为什么还要发展不同的解像力测试方法呢？这个问题非常好，MTF理论经过千锤百炼，验证无误！但关键却出在拍摄的样版图上！由于单纯以线条所组成的MTF测试图，本质上就受制于输出设备的极限，当高达千万画素的DSLR 推出时，例如:Nikon D2X 或 Canon EOS 1Ds MKII等，其拍摄解像力就已经超越传统底片的表现（过去定义传统135mm底片约为千画画素）?；谎灾鄙璞傅慕娇汲?USAF1951 和 ISO12233的极限时，该测试其实就已经不存在相对上的意义。
不同年代的解像力测试图：

因此，MTF发展了几十年，同样的所翻拍的样图也不断的在跟着演进，已符合目前一般拍摄状况时的实际需要。我们看PIMA / ISO Camera Resolution Chart ISO12233 / WG18 就是很好的例子，这个时期的解像力图已针对模仿实际场景做了调整，不仅线条改以双曲线逼近制作，格式也不再清一色是直线和横线了。请注意到上面用红色号码标记的五个点，为此图特有用于目测解像力之性能：

垂直解像力条 (Vertical Res)---可目测镜头对垂直影像的解像力。

对比指示条（Contrast Indicator)--用于显示在空间频率不同下的对比状况。

对角线解像力条（Diagonal Res)--45度倾斜的对角线解像力条。

中央对焦区 (Center Focusing Area)--两种不同频率的同心圆，协助对焦。

水平解像力条（Horizontal Res)---可目测镜头对水平影像的解像力。

新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以测试散光效果。

WG18图不仅可以满足直接目测来评估解像力的效果（部分线条细达0.1mm，几乎等同人髮粗细），也同样的可藉由电脑软件的协助，计算出不同位置的SFR值。此外，它的价格也很合理，原版尺寸 20 cm x 35.6 cm，约150～200美元；国内专业的光学类购物网站也可以买得到，例如：www.rdbuy.com。

SFR 美系测量的新标准

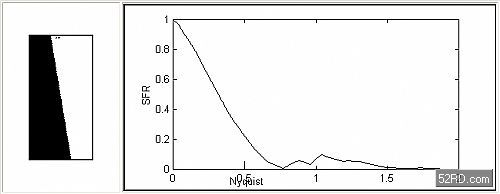

新名词 SFR！Spatial frequency response (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。简言之SFR就是MFT的精简版。因为测量MFT需取得昂贵的正弦样版，并且需换算大量的数据。因此，PIMA开发了这款较低成本的SFR作为替代品。基本上SFR只需一个双色调的黑白斜线（如下左图所示）即可换算出约略相等于MFT的值的解像力评鉴图。
