标准光源对色灯箱中的固定电阻该如何检测

2010-12-15

                                              标准光源对色灯箱中的固定电阻该如何检测
    电阻好坏的判定方法很多种，常用的有以下三种：
1、观察法
    直接观看引线是否存在折断、电阻体是否烧焦等做出判断。
2、指针式万用表检测法

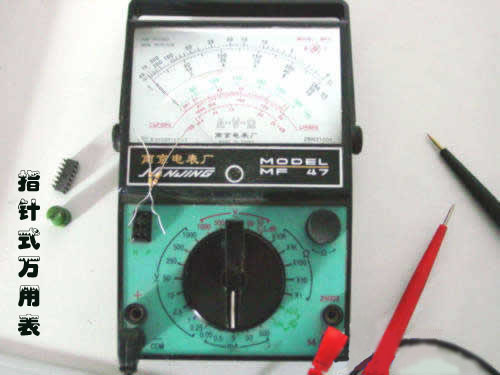

指针式万用表电阻检测

   如图1(指针式万用表电阻检测)所示，首先将档位旋扭置于电阻(Ω档)，然后按被测电阻标称的大小选择量程(一般100Ω以下的电阻可选“R*1”档，100Ω~1KΩ的电阻可选“R*10”档，1~10KΩ的电阻可选“R*10K”档)，在接着对万用表电阻档位进行零欧姆校正（方法如下：将万用表两表笔金属棒短接，观察指针是否到“0”位）。如果不在“0”位，调整“调零”旋转使表针指向电阻刻度的“0”位，后在将万用表两只表笔（不分正负）分别和电阻的两端相接，表针应指在相应的阻值刻度上，如果表针不懂、指示不稳定或指示值与电阻上标示值相差很大，则说明该电阻已变值。
3、数字式万用表检测法

数字式万用表电阻检测

  如图2(数字式万用表电阻检测)，将万用表的档位旋转置于电阻档(Ω档)，然后按被测电阻标称的大小选择量程(一般200Ω一下的电阻可选“200”档)，200Ω~2KΩ电阻可选“200K”档，200KΩ~2MΩ的电阻可选“200M”档，2~20MΩ的电阻去可选“20M”档，20MΩ以上的电阻可选“200M”档，在将万用表的两个表笔分别和电阻器的两端相接，显示屏上显示一个数字，然后交换万用表的两个表笔分别和电阻的值与第二次侧得的值应相同，若相差很大则说明该电阻器已损坏，另外若测试时显示屏上显示“0”或显示屏上显示的数字在不停的变动，也说明该电阻已损坏。
    注意，无论是使用指针式万用表还是数字式万用表，在设置量程时应尽量选择与测量值相近的量程以保证测量值准确，如果设置的量程范围与待测值之间相差过大，则不容易测出准确值；测试时应将测电阻从电阻从电路上焊下来，至少要焊开一个头，以免电路中的其他元器件对测试产生影响；测试几十千欧以上阻值的电阻时，手不要触及表笔和电阻器的导电部分，否则会产生误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时更好还是用万用表测试其实际阻值。
