流变测试-青岛新领刘速旋转粘度计说明书

2011-04-25

       全球纺织采购供应链色彩解决方案商——天友利，近几年来，越来越多的顶尖零售商和服装品牌厂家选择天友利作为自己的优选或共选色彩技术提供商。产品涉及行业：塑料、 涂料、 纺织、 汽车、 化妆品、 数码影像、 印前 、印刷、 油墨、 色觉测试、 包装等。

一、概述
六速旋转粘度计可进行各流变参数的测量，根据多点测量数值绘制流变曲线，确定液体在流动过程中的流型，选用合适的计算公式，对非牛顿流体进行较精确的测量，用于现场钻井液流变参数的研究分析，同时，可进行动、静切力、流性指数和稠度系数等一系列技术参数的测定。有利于安全、快速、科学钻井的需要。具有操作方便，测试准确的特点。
二、型号及规格
ZNN-D6型     F1扭力弹簧测量组件
F0.2扭力弹簧测量组件 （可选件）
三、仪器的主要技术参数
主要技术参数
序号 名   称 技  术  指  标
1 电  源 220V±5%  50Hz
2 .电机功率 7.5W/15W
3 电机转速 750/1500 r/min
4 变速范围 3、6、100、200、300、600r/min
5 速    梯 5、10、170、340、511、1022 S-1
6 .测量精度 1~25 mPa?s±1 mPa.s（牛顿流体）
25 mPa?s以上 ±4%  （牛顿流体）
7 粘度测量范围 牛顿流体：  1~300mPa.s (F1测量组件)
1~60mPa.s (F0.2测量组件)
非牛顿流体：1~150 mPa.s (F1测量组件)
1~30 mPa.s (F0.2测量组件)
剪切应力：  0~153.3Pa (F1测量组件)
0~30.7Pa (F0.2测量组件)

四、仪器的结构与工作原理
1、动力部分：
双速同步电机 转速：750/1500r/min、 型号90TZ5H3  电机功率：7.5W/15W、电源：220V±10% 50Hz
2、变速部分：
可变六速：3、6、100、200、300、600r/min   速    梯：5、10、170、340、511、1022 S-1
电机通过传动齿轮（1）、（2）、（3）经弹性连接传至齿轮（6）、
（9）带动（11）、（12）形成100 r/min、200 r/min(此时离合器上提位置)
当经弹性连接传至齿轮（7）、（8）带动（11）、（12）形成300 r/min、600 r/min
(此时离合器下压位置)
当经弹性连接传至齿轮（4）、（5）至蜗杆（13）带动蜗轮（10）经齿轮（11）（12）形成3 r/min、6 r/min(此时离合器在中间位置)。
见（图二～图三）；（表一～表二）。

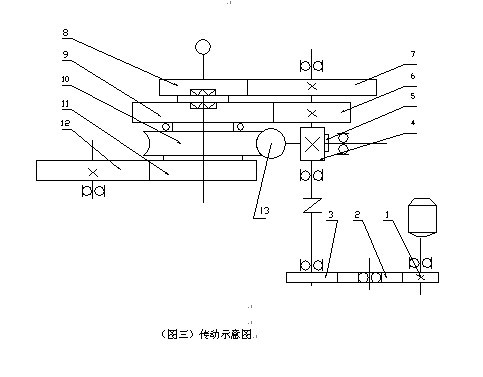

（图三）传动示意图
